Kurzantwort
Sondergestelle helfen, wenn Standardaufnahmen nicht zur Bauteilgeometrie, zum Prozess oder zur späteren Serie passen. Deshalb sollten Bauteil, Kontaktstellen, Sichtflächen, Handhabung und Prüfanforderungen früh zusammen betrachtet werden. So entsteht eine belastbare Grundlage für Musterung, Freigabe und Serienstart.
Warum das Gestell mehr ist als ein Hilfsmittel
In Beschichtungsprojekten steht oft zuerst das Bauteil im Mittelpunkt. Zeichnung, Werkstoff, gewünschtes Verfahren und Stückzahl liegen vor. Danach folgt eine praktische Frage: Wie läuft das Teil eigentlich durch den Prozess?
Genau hier spielt das Gestell eine wichtige Rolle. Es nimmt das Bauteil auf, hält es in Position und beeinflusst, welche Bereiche zugänglich bleiben. Bei einfachen Geometrien reicht manchmal eine vorhandene Aufnahme. Bei komplexeren Bauteilen braucht es dagegen häufig eine angepasste Lösung.
Der Sondergestellbau für Beschichtung verbindet deshalb Bauteil, Prozess und Handhabung. Er ersetzt keine Prüfung und macht keine pauschalen Qualitätsversprechen. Er hilft aber, konkrete Punkte früh sichtbar zu machen: Wo darf das Bauteil Kontakt haben? Welche Fläche bleibt sichtbar? Wo liegen Kanten, Öffnungen, Gewinde oder empfindliche Bereiche?
Wann ein Sondergestell sinnvoll ist
Ein Sondergestell passt nicht zu jedem Projekt. Es lohnt sich vor allem dann, wenn eine Standardaufnahme technische Fragen offenlässt oder die spätere Serie klare Abläufe braucht.
Typische Auslöser sind:
- komplexe Bauteilgeometrien
- große oder schwer handhabbare Teile
- definierte Sichtflächen
- funktionsrelevante Flächen oder Bohrungen
- Bereiche ohne geeignete Kontaktstelle
- wiederkehrende Serienmengen
- Anforderungen an Positionierung oder Reihenfolge
- Übergang von Musterung zu Serienfertigung
In solchen Fällen reicht es nicht, das Bauteil nur irgendwie aufzunehmen. Die Aufnahme muss zur Geometrie, zum Verfahren und zur Handhabung passen. Außerdem sollte sie im Arbeitsalltag eindeutig bleiben, damit Mitarbeitende das Teil nachvollziehbar einsetzen und entnehmen können.
Arbeitsvorbereitung: Erst klären, dann bauen
Ein Sondergestell entsteht nicht sinnvoll aus dem Bauch heraus. Zuerst braucht es eine technische Klärung. Dabei geht es um das Bauteil selbst, aber auch um den späteren Ablauf in Produktion, Prüfung und Logistik.
Wichtige Fragen sind:
- Welche Flächen dürfen Kontakt haben?
- Welche Flächen bleiben sichtbar?
- Welche Bereiche müssen zugänglich bleiben?
- Gibt es Gewinde, Passungen oder Dichtflächen?
- Wie schwer ist das Bauteil?
- Wie viele Teile nimmt ein Gestell auf?
- Wie läuft die Handhabung vor und nach der Beschichtung?
- Welche Prüf- oder Dokumentationsanforderungen gelten?

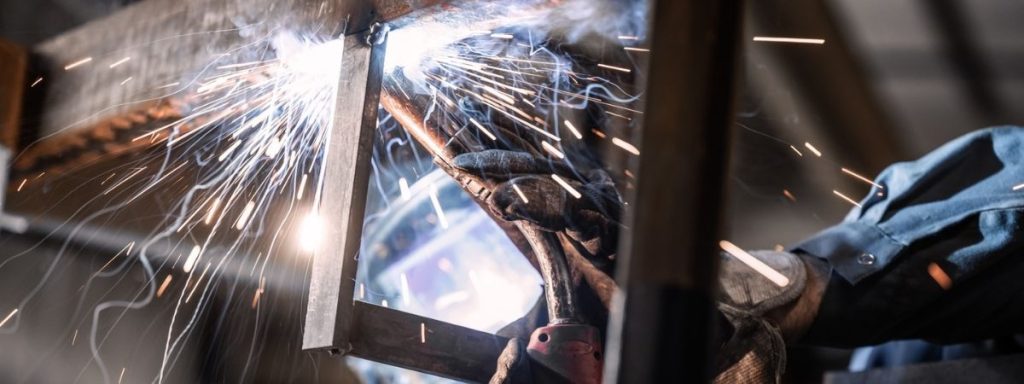

Diese Fragen betreffen nicht nur die Schlosserei. Auch Entwicklung, Einkauf, Qualitätsmanagement und Produktion profitieren davon, wenn die Anforderungen früh klar sind. Denn je besser die Vorgaben beschrieben sind, desto gezielter lässt sich die Bauteilaufnahme planen.
Die Arbeitsvorbereitung bildet dabei die Schnittstelle zwischen Zeichnung, Bauteil, Prozess und praktischer Umsetzung.

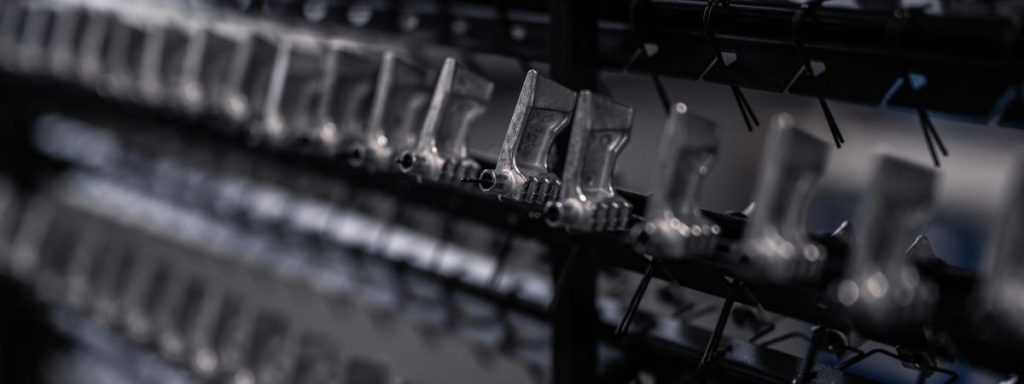

Bauteilaufnahme: Kontaktstellen bewusst festlegen
Jedes Gestell braucht Kontaktpunkte. Diese Kontaktstellen sollten nicht zufällig entstehen, sondern zur Bauteilgeometrie, zum Beschichtungsprozess und zur späteren Nutzung des Teils passen.
Besonders wichtig sind Sichtflächen und Funktionsflächen. Eine Kontaktstelle an einer ungünstigen Position kann später Rückfragen auslösen, auch wenn das Bauteil grundsätzlich beschichtbar ist. Deshalb sollte die Anfrage möglichst genau zeigen, welche Bereiche kritisch sind.
Hilfreich sind markierte Zeichnungen oder Fotos mit klaren Hinweisen:
- Sichtfläche
- Funktionsfläche
- keine Kontaktstelle
- Gewinde schützen
- Bohrung frei halten
- Dichtfläche beachten
- Bauteil nur an definierten Punkten aufnehmen
Der Sondergestellbau für Beschichtung beginnt also nicht erst in der Werkstatt. Er beginnt mit der Frage, welche Anforderungen das Bauteil im Prozess erfüllen muss.

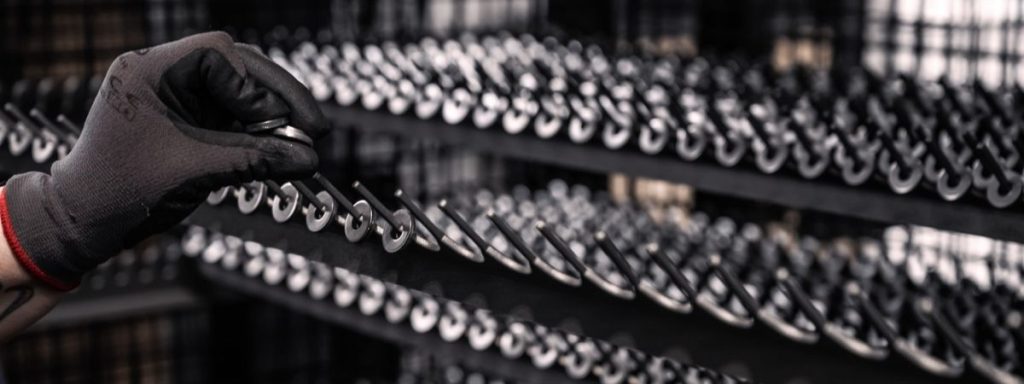

Vom Muster zur Serie: Wiederholbarkeit mitdenken
Ein Gestell muss nicht nur für ein einzelnes Muster passen. Bei Serienprojekten zählt außerdem, ob die Aufnahme im Alltag eindeutig und wiederholbar funktioniert.
Dafür braucht es klare Abläufe. Mitarbeitende sollten schnell erkennen, wie das Teil ins Gestell gehört. Die Aufnahme sollte möglichst wenig Interpretationsspielraum lassen. Gerade bei Varianten, ähnlichen Bauteilen oder wechselnden Losgrößen gewinnt dieser Punkt an Bedeutung.
Auch die Handhabung spielt eine Rolle. Ein Gestell kann technisch stimmig wirken und trotzdem im Alltag Schwierigkeiten bereiten, wenn es das Beladen erschwert oder unnötige Zusatzgriffe erfordert.
Belastbar lässt sich sagen: Ein Sondergestell unterstützt die technische Vorbereitung eines Serienprozesses. Nicht ohne Nachweis sagen sollte man dagegen, dass es automatisch Ausschuss senkt, Kosten reduziert oder die Qualität verbessert.
Checkliste: Angaben für den Sondergestellbau
Für die erste technische Klärung helfen diese Informationen:
- Bauteilzeichnung oder 3D-Daten
- Fotos oder Musterteil, falls vorhanden
- Werkstoffangabe
- gewünschtes Beschichtungsverfahren
- Stückzahlen und Losgrößen
- geplanter Serienstatus
- Bauteilgewicht und Abmessungen
- markierte Sichtflächen
- markierte Funktionsflächen
- Bereiche ohne Kontaktstelle
- Gewinde, Passungen oder Dichtflächen
- Anforderungen an Verpackung oder Weitertransport
- Prüf- und Dokumentationsvorgaben
Nicht jede Information liegt zu Beginn vollständig vor. Trotzdem hilft es, offene Punkte früh zu benennen. So startet die technische Klärung gezielter.
Was man belegen kann und was nicht
Bei Sondergestellen lohnt sich eine klare Sprache. Denn nicht jede fachlich sinnvolle Vorbereitung erlaubt automatisch Aussagen über Qualität, Kosten oder Prozesszeit.
Belegbar sind Aussagen zu:
- Bauteilgeometrie
- Aufnahme- und Kontaktpunkten
- Gestellaufbau
- Handhabung im Prozess
- markierten Sicht- und Funktionsflächen
- abgestimmten Anforderungen
- vorhandenen Zeichnungen, Fotos oder Mustern
Nicht ohne Nachweis belastbar sind Aussagen zu:
- besserer Beschichtungsqualität
- weniger Ausschuss
- geringeren Kosten
- kürzerer Prozesszeit
- längerer Lebensdauer des Bauteils
- fehlerfreier Serienfertigung
FAQ
Wann ist ein Sondergestell für Beschichtungsteile sinnvoll?
/ Ein Sondergestell kann sinnvoll sein, wenn Bauteile besondere Geometrien, empfindliche Sichtflächen, definierte Kontaktstellen oder spezielle Anforderungen an Handhabung und Serienprozess haben.
Welche Informationen werden für den Sondergestellbau benötigt?
/ Hilfreich sind Zeichnungen, Musterteile, Werkstoffangaben, Bauteilgewicht, Abmessungen, Sicht- und Funktionsflächen, Kontaktstellen, Stückzahlen und Angaben zum geplanten Beschichtungsprozess.
Warum sind Kontaktstellen bei Beschichtungsteilen wichtig?
/ Kontaktstellen bestimmen, wo ein Bauteil im Gestell gehalten oder aufgenommen wird. Sie sollten früh abgestimmt werden, damit keine funktions- oder sichtrelevanten Flächen unbeabsichtigt betroffen sind.
Was ist der Unterschied zwischen Gestellentwicklung und Sondergestellbau?
/ Gestellentwicklung beschreibt die konzeptionelle Planung der Bauteilaufnahme. Sondergestellbau bezieht sich stärker auf die praktische Umsetzung individueller Gestelle, zum Beispiel in einer Schlosserei.
Muss ein Gestell nach Änderungen am Bauteil erneut geprüft werden?
/ Wenn sich Bauteilgeometrie, Kontaktstellen, Varianten oder Prozessanforderungen ändern, sollte geprüft werden, ob das bestehende Gestell weiterhin geeignet ist.
Was sollte beim Sondergestellbau nicht ohne Nachweis behauptet werden?
/ Ohne belastbare Daten sollten keine Aussagen zu besserer Qualität, weniger Ausschuss, geringeren Kosten oder störungsfreier Serienproduktion gemacht werden.
